Batteriladdare till og9-5 ARCen

En av mina gamla laddare gav upp efter 2 år så köpte denna:

Blev förvånad när den verkar komma ihåg

Laddnings mode om man bryter 230V.

Kopplade in kontakten som ingick direkt till batteriet.

Så att det blir lite Plug and Play.

Får se om den hamnar inne i kupen så att jag kopplar allt

tillsammans med kupevärmaren (som jag gjort tidigare)

Ny AQS-sensor MQ135 i 9000 och og9-5an.

Den gamla AQS sensorn gav upp efter ett par år så kollade på ny variant. Hittade MQ135 sensor som har uppvärmning av sensorn. 3D printade två boxar till dom

https://www.thingiverse.com/thing:2850597

Den här som kommer att sitta i 9000 fick ett tak på sig.

För att hålla koll på hur den fungerade så kopplade jag in

dom gamla Blåtands korten till Arduino korten så att jag

kunde skicka värden till Surfplattorna. Med denna kod:

//------------Vituino Blåtand---------------

  virtuino.run();           //  necessary command to communicate with Virtuino android app

 //------------------

 if(currentSekund - VirtuTime >= 1)   {   //uppdaterar värderna varje sek.

        virtuino.vDigitalMemoryWrite(4,Rcirk);    // recirk icon

        virtuino.vDigitalMemoryWrite(5,bHeat); // bHeat); icon

        virtuino.vDigitalMemoryWrite(10,Smell);   // smell icon

        virtuino.vMemoryWrite(2,AQSreading-AQScalib); //AQS värde visning

//        virtuino.vMemoryWrite(14,12);   // test volt visning

        virtuino.vMemoryWrite(4,t1); // temp baksäte1

        virtuino.vMemoryWrite(5,t2); // temp baksäte2

        virtuino.vMemoryWrite(6,TempValue); // kupe temp

        virtuino.vMemoryWrite(7,(HeatTimer+20) - HeatMinutes ); // 20 min Timer

 VirtuTime = currentSekund;  } //Virtutime

Och i 9000 blir det inget överflöd av värden:

Lite mer parametrar i 9-5an från både ESP32 kortet och Arduino kortet :)

Automatiskt infällbara backspeglar + dimmbara ytterbackspeglar OG9-5 -06 ARC

 Har nu monterat dom inf.backspeglarna med en seriell koppling till Arduino ESP kortet och relä

kortet samt infälln. knappen.

Försökte med PARK läget för infäll. men när man slog av tänd. så la den ut kod för man. växel :(

Försökte hitta alt. på Tomis sida med Engine OFF time och Engine aktiv.

Men tillslut hittade jag Ignition ON som ger 56 när tänd. är på och 32 och 0 när tänd. är av.

Den verkar fungera så la in denna kod i programmet.:

//-----------------Infällning av backspeglarna vid Tändning AV.

    if (LightIgnition <= 32 ) digitalWrite(outFoldmirror,LOW);  //  LOW infällning är aktiv.

    if (LightIgnition > 32 )  digitalWrite(outFoldmirror,HIGH); //  HIGH backspeglarna är utfällda

Fick även tag på dimmbara backspeglar och dom kopplade jag parallellt med styrningen av innebackspegeln som jag styr från reläkortet och 1,5 volt. Dom reagerar även när innebackspegeln dimmar. Alla är parallell kopplade.

Så dom dimmar ner helt med NightPanel aktiverat också. Får se hur hållbarheten är på dom.

Renovering av Infällbara backspeglar (med autodim) OG9-5 -06

Köpte ett par beg. backspeglar som är infällbara och dimmbara. Sen saknar dom minnes funktionen.

Och inget fungerade så klart. Började byta den resetbara säkringen som är ett standard problem.

Repairing Saab 9-5 Power-Fold Mirror for only 60p! - YouTube

Beställde dom här

LITTELFUSE - 60R030XU - Återställningsbar Säkring, PPTC, POLYFUSE 60R Serien, 60 VDC, 300 mA, 600 mA, 3 s, Rund - komponentshoppen.se

Sen var det bara att såga (försiktigt). Löda och på med smält lim.

Det känns ju inte som att det är rätt funktion på den komponenten.

När spegeln kommer i sitt ändläge så ökar strömmen och säkringen löser ut och det varje gång den används.

Så inte undra på att dom ger upp efter ett tag.

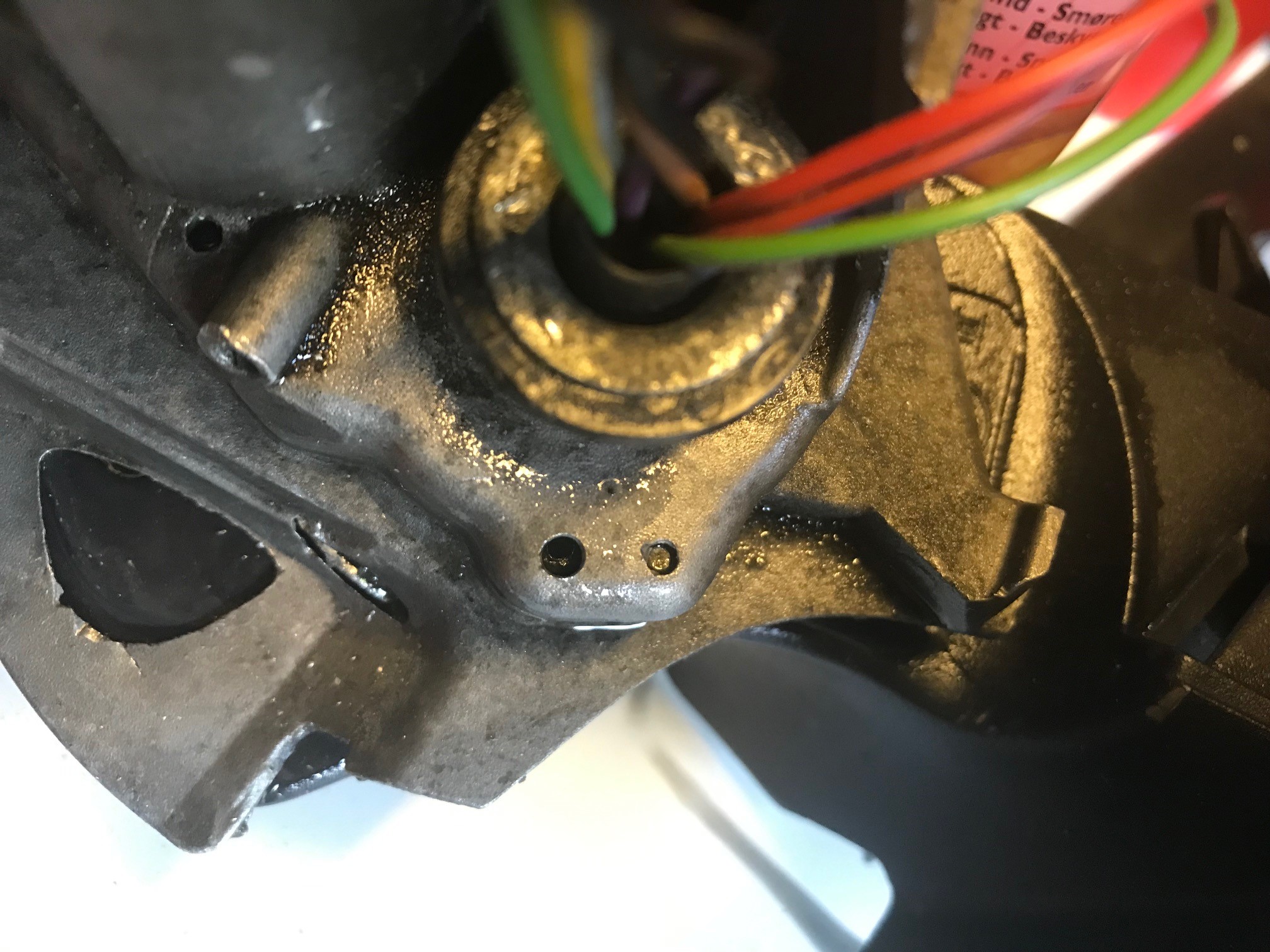

När speglarna kom igång så var det en som inte ville stanna i

rätt läge utan den gick för långt. Efter googlande så hittade jag

den här videon.  FIXED BMW Folding Mirror Issue Without Removing or Wire Cutting - YouTube

och orsaken är ett stift som kärvar.

Bmw Folding Mirror Fix - YouTube

Så fram med borrmaskinen denna gång och banka lite med en smal mejsel. Sprayade med WD40.

Kan ju inte skada :)

Ett långtids projekt som drar ut på tiden. Tanken är att jag ska styra infällningen när jag lägger i Park.

Så återkommer med uppdateringar.

USB-hållare till OG9-5 Dame Edna

 Kör mycket med MP3 på USB sticka. Man har ju vuxit ifrån kassettbanden tillslut 😁

Så modifierade en befintlig USB hållare och tryckte in den vid cigg. uttaget.

Skulle kanske printat ut den med en ljusare färg än svart den syns inte så bra.

Men här är original hållaren och den "kapade" varianten ligger på Google Drive.

T5 ECU APC drivsteg 9000 Arc

 Har haft problem med att en ECU box blåst både säkringar och T7 ventiler.

Tur att dom är billiga på skroten.

Började mäta upp boxen enligt denna bild.

Och det visade sig att utgången för T7 ventilen

var kortsluten. Pin 26.

Så lokaliserade dom 2 drivstegen som styr T5 ventilen. Lödde bort den mittersta som fungerar.

Och klippte benen på den yttre trasiga T7 och lödde bort dom.

Monterade Reserven till T7 platsen (det ska gå att använda T8 ventil också om man vill)

Och så här blev resultatet. Hoppas våren kommer snart så man kan testa boxen.

Manuell autoavbländande innerbackspegel 9000 Arc

Har modifierat den autoavbländande backspegeln i OG95an och tänkte att det behövs i den som ska in i 9000ARCen också. Så det blev att bygga in en DC/DC omvandlare i backspegeln och en strömbrytare för att aktivera den. Inga större finesser den här gången.



12 volt från kretskortet och sedan jord och 1,5 volt UT till spegeln.



12 volt aktiveras med strömbrytaren. Allt stabiliserad och fäst med smältlim.

Så nu är det bara att vänta in våren för montering.

Så nu ska man kunna blända av ordentligt när man behöver det.
